HXK變頻恒壓供水控制柜是一款基于PID閉環控制技術和交流變頻調速技術集合的恒壓供水控系統。標配采用ABB變頻器+西門子PLC+MCGS觸摸屏組合控制，三者在工控行業有口皆碑，穩定和可靠性非常有保障。
輸入電壓：AC380V/50Hz
控制數量：1-6臺
功率范圍：0.37-110Kw
基本配置：ABB+西門子+MCGS+正泰開關元器件
典型用途：用于各種變頻增壓水泵、變頻供水設備、無負壓供水設備、箱式無負壓供水設備等系列產品自動恒壓控制。
浩雄泵業的HXK系列變頻恒壓供水控制柜核心控制采用西門子PLC、昆侖通態觸摸屏、ABB變頻器來控制，最多能控制5大泵+1臺副泵?？刂乒衲芎芎玫刈赃m應控制二次供水設備的水泵機組，具備自動協調調動每一臺水泵、自動輪換、自動加減速、自動休眠、自動屏蔽、故障自動復位、遠程聯機等功能，無論您之前使用的是什么品牌的泵，只要電壓和頻率(國內50Hz)符合，本系列產品都能完美替代互換。
穩定和可靠性是本系列控制柜的主要特點，硬件采用西門子、昆侖通態、ABB，都是有口皆碑，軟件邏輯控制是本公司根據行業經驗自寫，但核心的PID控制是采用ABB 內置PID宏，邏輯沒問題的情況下，系統可以非常非常穩定的運行，ABB ACS510系列變頻器是供水行業有口皆碑的供水專用變頻器。
注意：本公司所有控制柜標配為一拖多，即一個控制柜配一臺變頻器，主圖中圖片的多變頻器可定制。另外我們也也承接單片機微電腦模塊(不帶PLC)的恒壓供水控制柜，價格比PLC的更加低廉，同樣穩定可靠。
組成和配置描述
箱體：分掛墻式、落地式、雙層門、不銹鋼箱等不同配置
PLC可編程邏輯控制器：西門子S7-200 SMART
變頻器：ABB ACS510系列，本公司所有控制柜標配為一拖多，即一個控制柜配一臺變頻器，主圖中圖片的多變頻器可定制。
PID閉環控制器：ABB ACS510系列變頻器內置PID，不可換其他品牌變頻器
顯示器及交互器：昆侖通態觸摸屏或西門子SMART-LINE
開關元件：標配正泰，可選施耐德、德力西、西門子、ABB等
控制功能

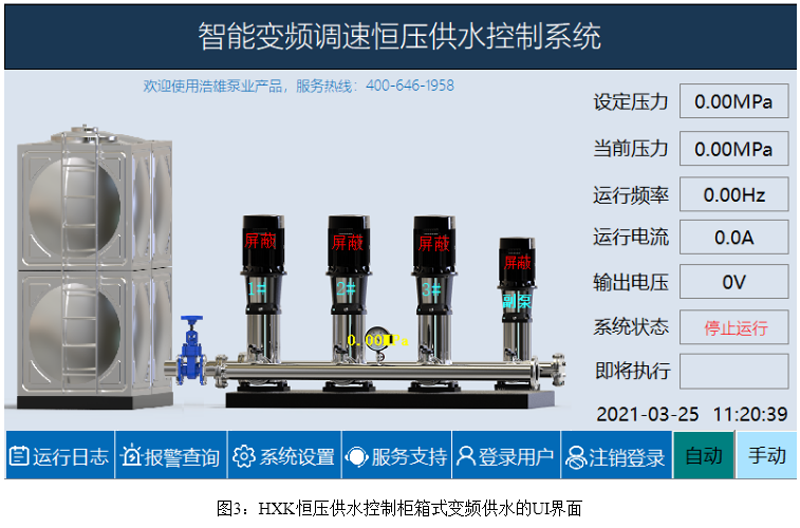

本系統在軟件界面有三種控制模式，分別為自動、手動軟啟、手動工頻。
自動：自動模式激活時，系統會根據設置的運行參數全自動變頻調速恒壓模式運行，自動增減泵、自動加減速、自動休眠、故障自動保護等。
手動軟啟：軟啟即通過變頻器啟動每一臺水泵，最先啟動的泵達到50Hz后，自動切換到由市政電網直接啟動的工頻運行。此時方能軟啟動下一臺泵。
手動工頻：水泵直接接通市政50Hz電源直接工頻啟動運行。
手動模式的軟啟和工頻啟動均可以實現高壓力停機，但無法實現恒壓。
硬件都是有口皆碑。西門子PLC、ABB變頻器、昆侖通態觸摸屏，工控界有口皆碑，硬件的穩定性久經市場考驗。
軟件的穩定性毋庸置疑。以西門子PLC編程控制泵的運行邏輯，用ABB內置PID宏為系統閉環控制程序，軟件穩定有保障。
雙PID運算讓控制更精準。不同壓力段采用不同PID參數對系統加減速控制，可以讓系統實現更加精確的恒壓控制。
操作和設置更加方便。系統大多聯動參數都是后臺智能處理，不需要用戶設置過多冗余的參數就可實現正常供水。
界面簡潔明了易用性強。參數設置界面采用描述式語句，通過語句描述就能明確該參數的含義，無需專業培訓即可上手使用。
功能實用性強還可以適當擴展。所有功能都是以市場需求為導向開發而成，基本能滿足絕大部分的二次供水，必要時可擴展功能。
適合控制調節變頻恒壓供水設備、無負壓供水設備等典型的二次供水設備
HXK系列變頻控制柜系統的組合方式比較多，不同箱體、不同開關元件、不同觸摸屏和是否有遠程控制或其他定制因素等，聯系我們協助選擇配置和型號。
