無負壓穩流罐簡稱穩流罐,是罐式無負壓供水設備的必備組件,穩流罐主體結構主要由罐體、封頭、進出水口、真空消除器、支撐腳組成。

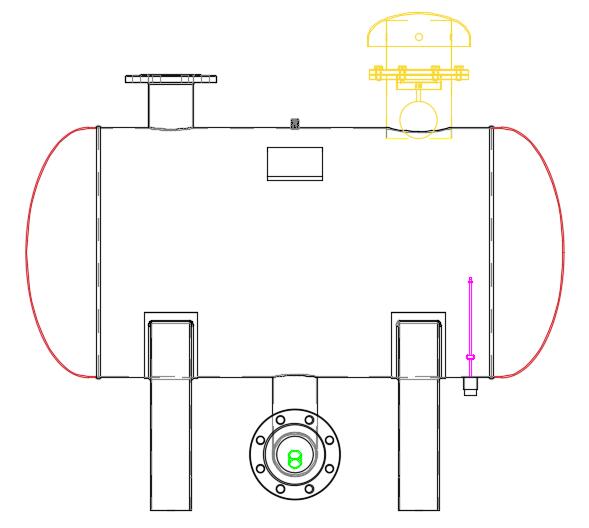

穩流罐內部大部分為空,內部解剖圖如下:

如上圖,穩流罐內部解剖圖,圖中可以看到,連接內部的除了有進出水口外,還有真空消除器(黃色部分)和缺水探頭(洋紅色部分),此外沒有其他組件。其他空間用于儲水,當水位變化時真空消除器可以調節罐內和外部的通斷情況,從而可以消除潛在負壓。
