無負壓穩流罐是罐式無負壓供水設備的核心組成部件，雖然結構簡單，但是卻是無負壓供水設備中必不可少的組件，下面圖文分析穩流罐的組成結構和對應作用：

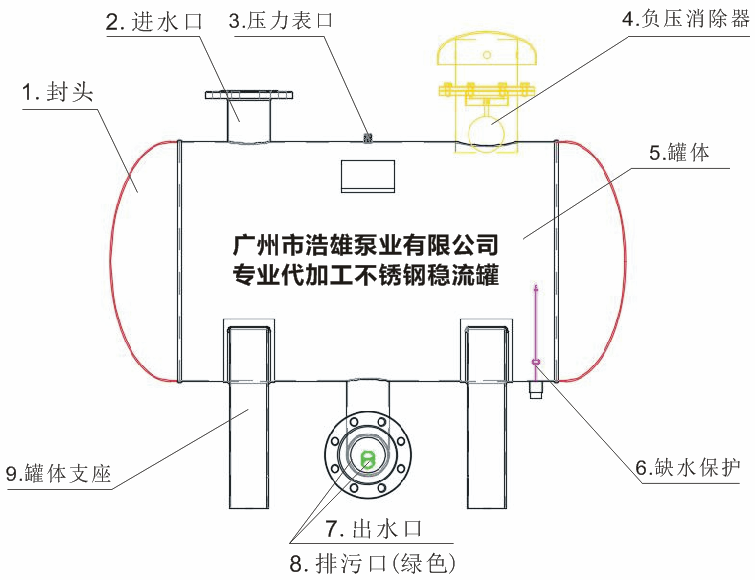

由圖中可知，穩流罐的組成原件主要有九大原件組成：

1、罐體封頭，橢圓形結構，位于罐體兩端，起到密封罐體的作用。

2、進水連接口，通常為法蘭連接，作用是自來水從此處進。

3、壓力表接口，接指針壓力表方便觀察自來水壓力。

4、負壓消除器，這是穩流罐必不可少的核心部件，作用是消除罐內可能產生的負壓，又名呼吸閥。

5、罐體。穩流罐的軀干部分，內空蓄水。

6、缺水保護器。防止市政自來水停水后水泵干抽。

7、出水口，連接到水泵機組。

8、排污口，位于出水彎頭后面，清洗穩流罐的時候排污。

9、罐體支座，固定罐體的底座。
