氣壓罐在供水設備中的主要作用是穩定壓力，故又名穩壓罐或壓力罐。它是利用水不可壓縮而空氣可壓縮這一基本原理進行穩壓的。無論是箱式變頻恒壓供水設備還是罐式無負壓供水設備，都會采用其進行輔助穩壓。

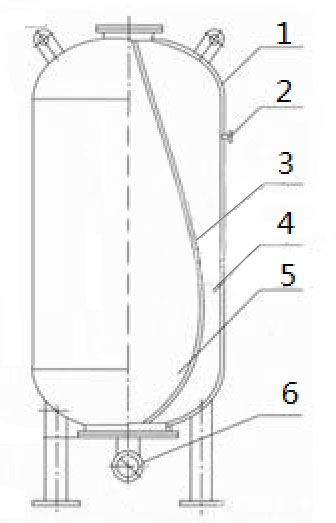

結構組成

從上圖可以看出，氣壓罐主要分為：

1、氣壓罐殼體，氣壓罐的主體結構，但是不是蓄水的，而是裝氣囊和氣體的。

2、充氣口，標準是要充入氮?dú)?，如果充入空氣，氣壓罐逐漸會銹蝕。

3、膠囊，就是氣壓罐的膜，水是直接進入到膠囊的，而不和氣壓罐殼體接觸。

4、充氣室。不要混淆了，氣體是充入到殼體和膠囊之間的空間的。

5、膠囊內部，沖水之后的膠囊會膨脹。

6、氣壓罐出水口。二次供水設備和穩壓罐就是從這出水口進行能量交換的。

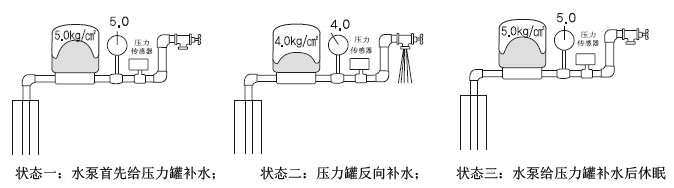

穩壓的原理和過程

氣壓罐的穩壓工作過程分為三步：

第一步：水泵第一次初始化啟動時首先是水泵供水到氣壓罐直到氣壓罐的氣體不能再壓縮為止;

第二步：當水泵初始化完成后正常工作時，如管道有用水導致壓力下降，由氣壓罐承擔一部分補水工作，此時膠囊反彈。

第三步：當用水量少或者無人用水時，水泵又會給罐補水后才休眠。

周而復始，氣壓罐便起到了補水穩壓的作用。

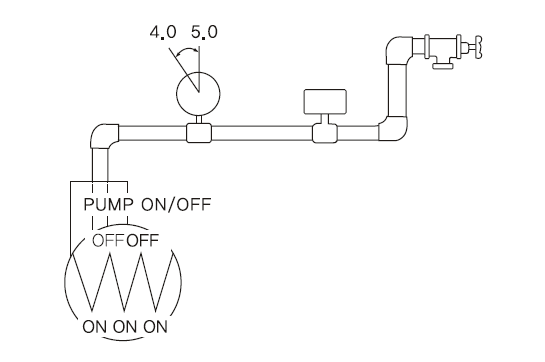

若沒有氣壓罐的影響

水是非壓縮的流體，少量水流出或進入都會導致管網壓力急劇變化，若加壓供水設備中不采用穩壓罐或穩壓罐容積過小，用水量的變化會使管網壓力急劇變化，從而導致水泵頻繁啟停。造成壓力控制器或接觸器使用頻率過高，電機啟動次數超限，設備整體穩定性降低。
