箱式無負壓供水設備是新一代高效率二次供水設備，它解決了罐式無負壓供水設備無法大量蓄水的同時又具備了疊壓供水的能力。很多人錯誤的以為箱式無負壓供水設備只是市政供水和水箱供水這樣來回切換，實際上并非這么簡單，下面圖文結合為您講解箱式無負壓供水設備系統的組成以及對應部件的作用。

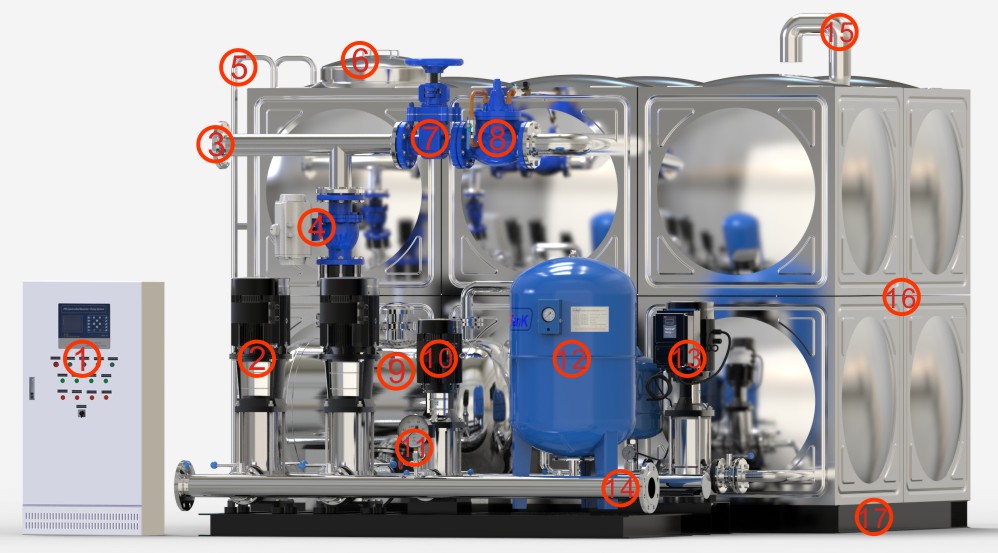

上圖，是一套標準完整的箱式無負壓供水設備結構圖。圖中具體部件名稱及作用如下：

1、變頻水泵控制柜。變頻水泵控制柜是整個供水設備的大腦部分，水泵和PID比例調節閥如何運行以及水泵運行速度都會受控于控制系統。

2、主增壓泵。主增壓泵的作用就是增壓，主增壓泵主要是在大流量用水時段增壓。

3、自來水進水口。自來水進水口通過一個主管道連接，然后分支到水箱和穩流罐。

4、比例調節閥。比例調節閥就是我們常說的PID閥門，它的開度要和市政自來水的水壓成正比。水壓越高，閥門開度要越高，水壓越低，閥門開度要越小甚至關閉。這樣可以防止市政供水不足時產生負壓。

5、扶梯。進入水箱內部需要扶梯進入到頂部。

6、人孔。人孔也就是檢修口，供工作人員進出。

7、閘閥。閘閥可以控制水是否進入水箱。

8、遙控浮球閥。遙控浮球閥主要作用是對水箱補水并且能防止水溢出。

9、穩流罐。進一步消除負壓作用的無負壓裝置。

10、副增壓泵。副增壓泵可以在用水量小的時候穩定壓力。

11、傳感器及壓力表。傳感器實時采集出水管壓力反饋到控制系統，控制系統通過整個壓力差來調整水泵運行速度。

12、穩壓罐。穩壓罐就是防止水泵啟停時水壓波動，具有壓力補償?shù)淖饔谩?/p>

13、補水泵。補水泵是一臺具有全自動功能的變頻增壓泵，它是箱式無負壓供水設備必須存在的，它的傳感器連接到穩流罐和市政水相連，當市政水壓降低時，補水泵開始工作確保市政水壓穩定在預設壓力，這就充當了補充市政水的作用?？梢源_保增壓泵機組的充足進水，從而消除負壓并且還利用了市政水原有壓力。

14、設備出水管。連接到用戶管網的接口。

15、排氣孔。排除水箱內部的空氣。

16、蓄水箱。蓄水箱容積大小根據實際需求定制。

17、水箱及設備底座。
