無負壓供水設備又名管網疊壓供水設備。根據無負壓供水設備的系統結構不同分為罐式無負壓供水設備和箱式無負壓供水設備，它們工作過程和原理都一樣，都是分為消除負壓和恒壓的過程：

罐式無負壓供水設備消除負壓的原理

罐式無負壓供水設備是通過穩流罐和市政水管連接的，其消除負壓的核心部件是穩流罐上面的真空抑制器，真空抑制器就是一個呼吸閥，罐內水滿的過程向外呼氣，水量減少液位下降的過程吸氣，有氣體進入罐內自然就不會產生真空。具體工作過程是當罐內未充水時，真空消除器處于打開狀態，此時罐是非封閉狀態的，當自來水注入流穩流罐內時，罐內的空氣便可從真空消除器內排出，待水充滿后，浮球與真空消除器的密封圈逐漸耦合，最終真空消除器便處于關閉狀態，此時罐內和外界完全處于隔絕密封狀態。若市政給水一直充足，真空消除器就一直就處于密閉狀態，市政管道壓力便傳遞到泵內再次增壓，穩流罐便達到充分利用市政管網壓力的作用;若用水高峰期導致泵抽水量略大于市政供水量(簡單的說就是不夠抽)的情況下，罐內的水位會下降，而真空消除器的密封球體也會下降，此時真空消除器處于開啟狀態，外界空氣由真空消除器進入調節罐，杜絕了抽水時由于供水量不足而導致負壓產生。無負壓罐便達到了消除負壓的目的。點此查看罐式無負壓供水設備的系統組成。

上述FLASH動是罐式無負壓供水設備原理演示動畫圖，可以動態觀察到無負壓供水是怎樣消除負壓以及水泵輪換過程。點擊圖片中的啟動開始運行。

箱式無負壓供水設備消除負壓的原理

箱式無負壓供水設備具有雙重杜絕負壓的裝置，分別是穩流罐和補水泵。穩流罐消除負壓的過程就和罐式無負壓供水設備是一樣的，而補水泵從根本上可以杜絕管內負壓的產生。補水泵其實并不是單獨的一臺水泵，而是一個全自動變頻增壓水泵，傳感器位置安裝到供水機組的進水端，實時采集管網壓力，一旦管網壓力偏低，補水泵就會啟動差量補償補壓，供水設備的進水充足的情況下，是不會對管網產生負壓的。這就從源泉杜絕了供水設備工作可能對管網產生負壓，這是箱式無負壓消除負壓的又一保障。

罐式和箱式無負壓供水的恒壓原理

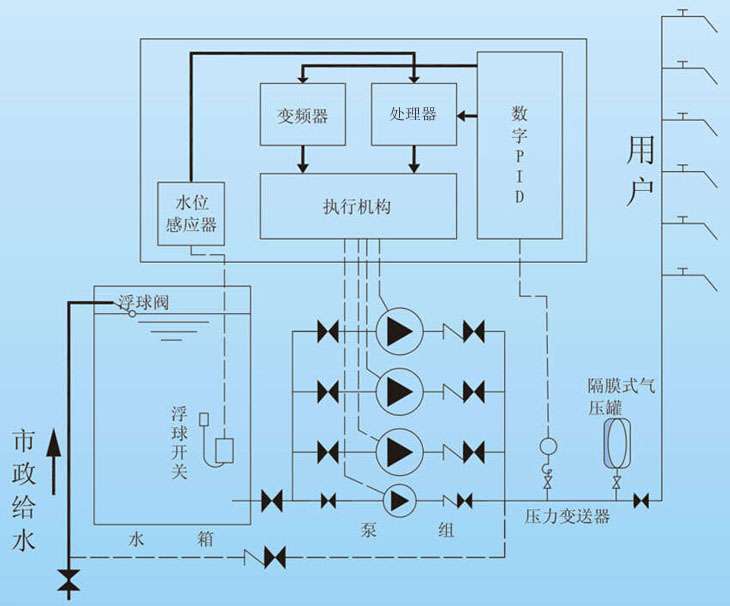

罐式無負壓供水設備和箱式無負壓供水設備最終都是要實現恒壓供水，他們恒壓供水的控制過程和原理都是一樣：依然是如箱式變頻恒壓供水設備一樣借助PID閉環控制系統實現的。PID控制原理是：要想維持一個被控制量不變或基本不變，就應該引這個量與目標量的恒值比較，形成閉環系統。我們要想保持供水設備水壓的恒定，因此就必須引入水壓反饋值與給定值比較，從而形成閉環系統。但被控制的系統特點是非線性、大慣性的系統，現控制和PID相結合的方法，在壓力波動較大時使用模糊控制，以加快響應速度;在壓力范圍較小時采用PID來保持靜態精度。實際運行時，通過設備出水口的壓力傳感器實時采集管網壓力數值，該壓力值轉換為電信號傳輸?shù)娇刂葡涞奶幚砥?，?jīng)過對比實時壓力值與目標值的差值。經過系列函數計算，變頻控制器便輸出一個變化的頻率電源給設備電機，以此實現調速運行。壓力差值越大，輸出頻率值上升(升頻);壓力差值越小或很接近，輸出頻率值下降(降頻)。當壓力差值為零時，控制器休眠。壓力差值一旦變化，控制器重新喚醒運行。以此往復循環實現恒壓供水的目的。
